产品特点

高速跟踪：电扫相控阵跟踪卫星波束

高度集成：相控阵列，卫星调制解调器，上下变频器集成为一体化、智能化终端。

高可靠性：商业化芯片、成熟阵列技术、成熟波束跟踪和姿态控制技术

设置简单：无需专业技术人员进行安装、布线、连接和调试

可扩展性：可根据客户需求定制扩展功能

高性价比：完全自主研发和生产，有效降低产品成本

应用广泛：同步轨道卫星、中轨卫星和低轨卫星网络均可轻松实现卫星宽带互联网连接。

-陆地(固定平台-COTP)

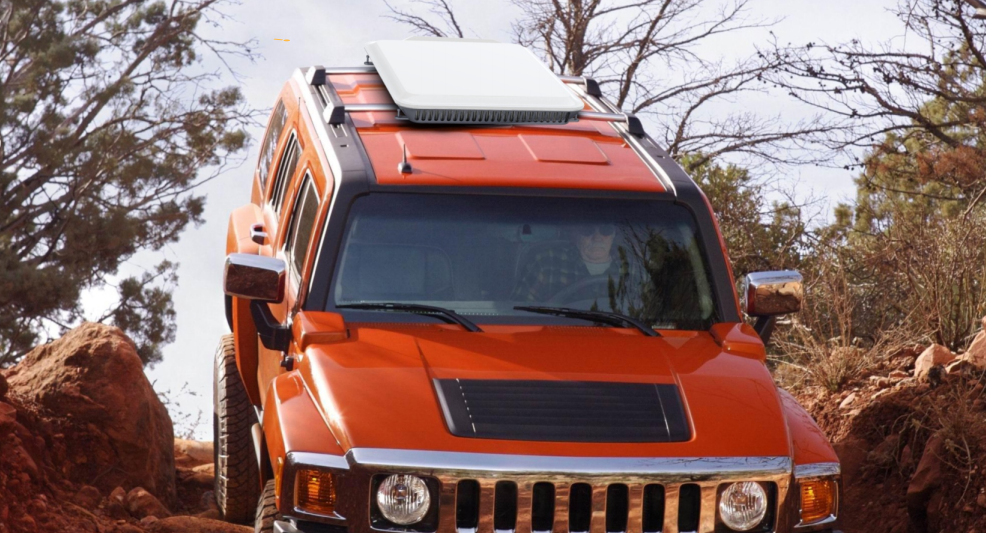

-移动(车辆和火车-COTM)

-海事(船舶运输-COTM)

-航空(飞机和无人机UAV-COTM))

参数指标：

1、 天线类型：二维电扫有源相控阵天线

2、 扫描方式：二维电子扫描

3、 上行频率范围：13.75-14.5 GHz

4、 下行频率范围：10.7-12.75 GHz

5、 EIRP：≥49 dBW (法向)

6、 GT：≥12.5 dB/K (法向)

7、 接收本振：9.75/10.6 GHz

8、 发射本振：12.8 GHz

9、 跟踪精度：≤0.2°（R.M.S）

10、 极化方式：双线极化/双圆极化

11、 方位扫描角度：0°-360°无限制

俯仰扫描角度：20°-90°

极化扫描角度：0°-180°

12、 初始动态捕星时间：＜120s

13、 初始静态捕星时间：＜90s

14、 失锁再捕时间：遮挡时间≤5min，捕获时间：＜15S；

遮挡时间＞5min,捕获时间：＜25S

15、 扫描增益损耗：离轴角30°≤ 1dB；离轴角60°≤ 4dB"

16、 增益平坦度：6dBp-p@全频段

17、 带外杂散抑制：≤-25dBc

18、 第一副瓣抑制：≥14dB@法向（≥10dB@其它角度）

19、 交叉极化隔离度：＞30dB(法向)

20、 波束切换时间：＜3ms

21、 本振相位噪声：≤-60dBc/Hz@100Hz；

≤-70dBc/Hz@1000Hz；

≤-80dBc/Hz@10kHz；

≤-90dBc/Hz@100kHz"

22、 发射杂散：≤-55dBc

23、 尺寸：990mm*600mm*80mm（不含安装件）

24、 重量：27Kg

25、 功耗：均值≤440W，峰值560W

26、 防护等级：IP67

27、 电源输入：AC100~240V/50Hz，DC 30V±5%

28、 工作环境温度：-45℃~60℃
