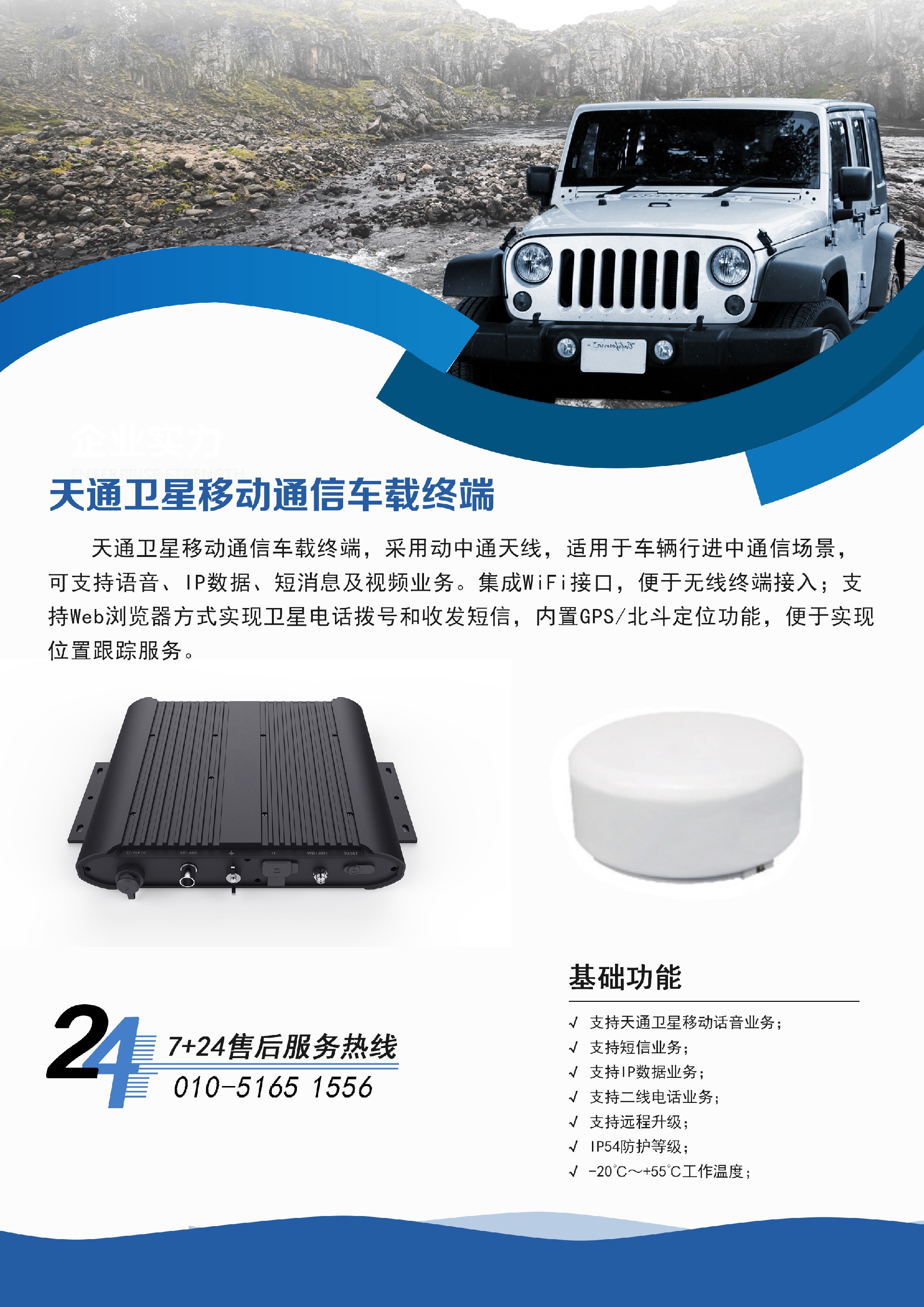

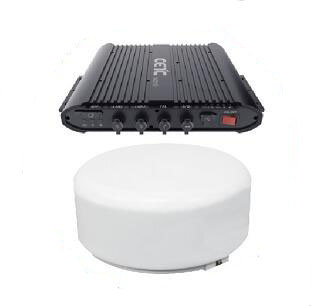

天通卫星移动通信车载终端，动中通天线，适用于车辆行进中通信场景，可支持语音、IP数据、短消息及视频业务。集成WiFi接口，内置GPS/北斗定位功能，便于实现位置跟踪服务。
支持自动捕获和跟踪卫星
支持天线和射频收发双工通信
支持北斗B1、L1定位功能
对外控制接口支持查询天线参数和运行状态的查询
支持终端和天线间的线缆损耗校正功能

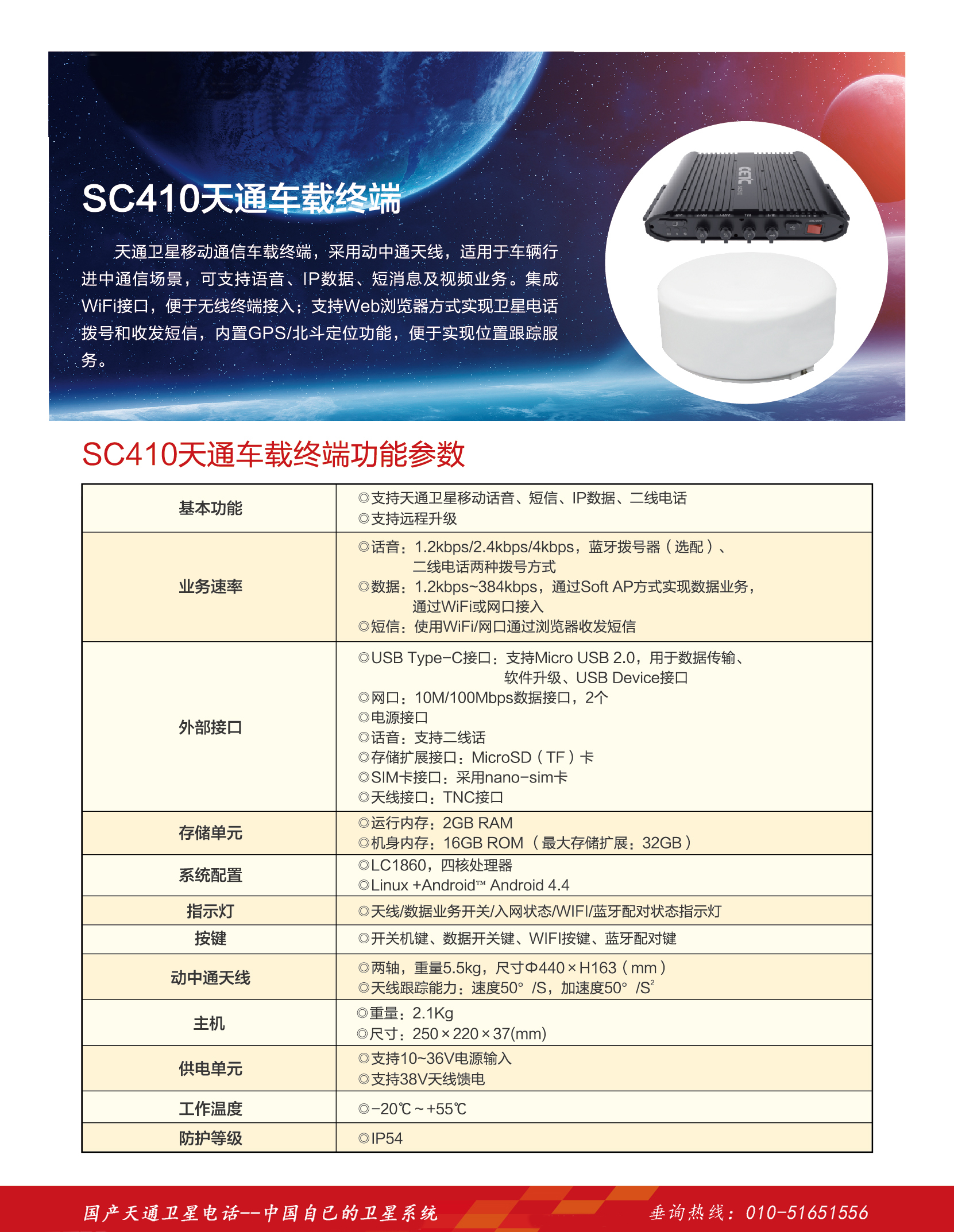

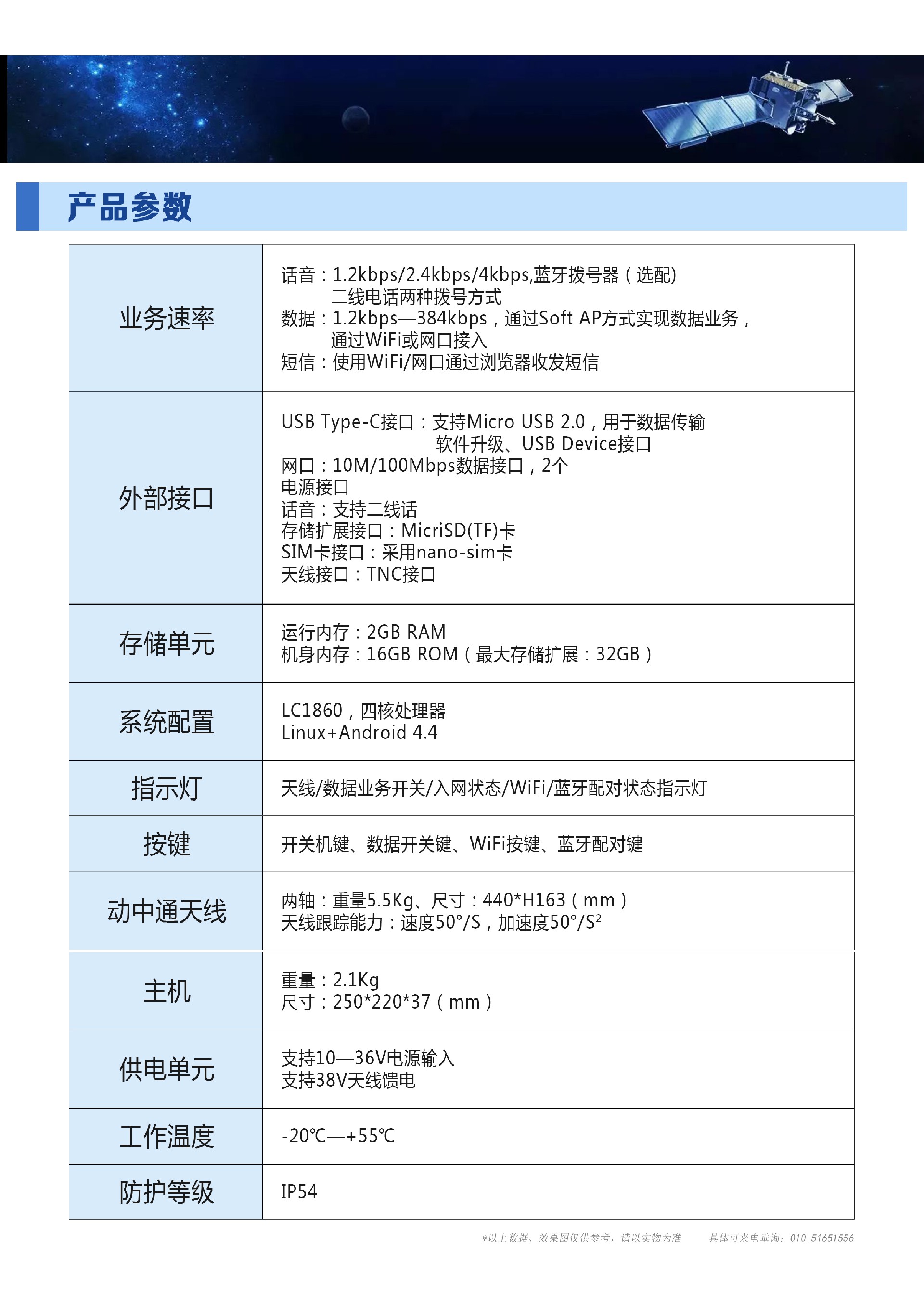

功能参数
基本功能 | Ø 支持天通卫星移动语音、短信、IP数据、二线电话功能 Ø 支持远程升级 |
业务速率
| Ø 语音：1.2kbps/2.4kbps/4kbps,蓝牙拨号器（选配）、 二线电话两种拨号方式 Ø 数据：1.2kbps～384kbps,通过Soft AP方式实现数据业务，通过WiFi或者有线网口接入 Ø 短信：使用WiFi//网口通过浏览器收发短信 |
外部接口 | Ø USB Typc=C接口，支Micro USB 2.0，用于数据传输、软件升级、USB Device接口 Ø 网口：10M/100Mbps数据接口，2个 Ø 电源接口 Ø 语音：支持二线话 Ø 存储扩展接口：MicroSD（TF）卡 Ø SIM卡接口：采用nano-sim卡 Ø 天线接口：TNC接口 |
系统配置 | Ø Linux+Android TM Android 4.4 Ø LC1860,四核处理器 |
存储单元 | Ø 运行内存：2GB RAM Ø 机身内存：16GB ROM（最大存储扩展：32GB） |
指示灯 | Ø 天线/数据业务开关/入网状态/WiFi/蓝牙配对指示灯 |
按键 | Ø 开关机键、数据开关键。WiFi按键、蓝牙配对键 |
动中通天线 | Ø 两轴，重量5.5kg,尺寸φ440×H163（mm） Ø 天线跟踪能力：速度50°/s,加速度50°/s |
主机 | Ø 重量：2.1kg Ø 尺寸：250×220×37（mm） |
供电单元 | Ø 支持10～36V电源输入 Ø 支持38V天线馈电 |
工作温度 | Ø -20℃～+55℃ |
防护等级 | Ø IP54 |
电气性能
电气性能 | |
工作频率 | 接收：2170M～2200M 发射：1980M～2010M |
天线增益 | ≥10dBi |
EIRP | ≥20dBW |
G/T | ≥-16db/K |
信号极化 | 左旋圆极化 |
输入VSWR | ≤1.5（含功放） |
电源输入 | 32V-40V DC |
终端通信信号 | 2M 00K调制 波特率115200bps |
功耗 | ≤70W |
结构性能 | |
跟踪方式 | 航向跟踪 |
跟踪精度 | ≤3° |
运动范围 | 方位：360°连续 俯仰：15°~90° |
搜星时间 | ≤60s |
遮挡恢复时间 | ≤3s |
环境适应性 | |
储存温度 | -45℃～70℃ |
工作温度 | -40℃～55℃ |
抗风 | 工作风速：40m/s，保全风速：54m/s |
防护等级 | IP55 |
电接口 | |
接口 | TNC型射频头(同时支持供电/射频接收/射频发射/终端通信) |
天线（含天线罩）：尺寸440mm（直径）×150mm（高），重量≤6kg。

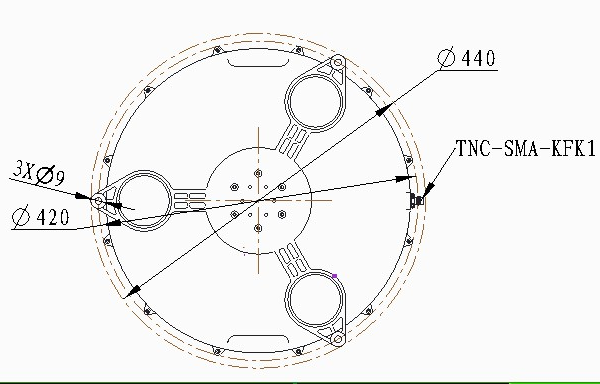

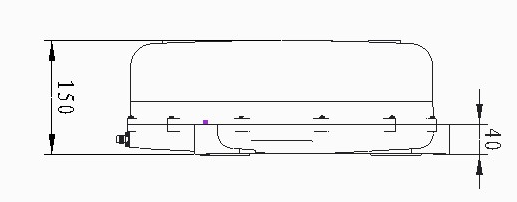

天线外形尺寸如图1-3和图1-4所示：
图1-3 天线外形尺寸图1
一线通TNC接口定义如下：
序号 | 接口 | 连接器型号 | 信号定义 | 备注 |
TNC接口 | TNC-KHD | 输入直流36V（-15%～﹢20%）） | ||
S接收（2170MHz～2200MHz） | ||||
S发射（1980MHz～2010MHz） | ||||
AISG OOK数据信号 |
贮存温度：-45℃~70℃；
工作温度：-40℃~55℃；
