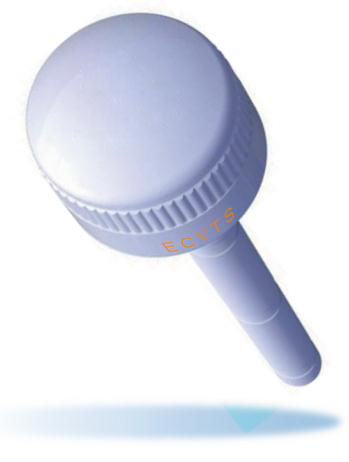

主机尺寸

Φ128mm * 71mm（不带支撑杆）

RDSS技术指标

工作频率

S: S1、S2C_d、S2C_p

L: Lf0、Lf1、Lf2

接收信号门限功率

北斗二号：≤ -127.6dBm

北斗三号:

a) 对于专用段24kbps信息帧，≤-123.8dBm

b)对于专用段16kbps信息帧， ≤-127.5dBm

c)对于专用段8kbps信息帧，≤ -130.0dBm

接收通道数

北斗二号：10个

北斗三号：21个

发射信号功率

≥ 37dBm

短报文通信频率

默认60秒，根据北斗用户卡的频率确定

短报文长度

北斗二号：120个汉字

北斗三号：1000个汉字

动态特性

速度：300m/s        加速度：4g

RNSS 技术指标

工作频率

BD2 B1  1561.098MHz±2.046MHz

GPS L1  1575.42MHz±1.023MHz

首次定位

时间

冷启动：≤35s

热启动：≤1s

定位误差

水平10m，高程10m（95%， PDOP≤4，重点区域）

测速精度

0.1m/s

定位测速更新率

1Hz

定位模式

1）单B1定位

2）单L1定位

3）B1L1兼容定位

电源

供电电压

12V～32V

待机功耗

约2瓦 ( 24V | 85mA )

最大功耗（RDSS发射时）

≤18W (5W功放，持续时间：约1500ms)

接口特性

通讯端口

2路 RS232串口(可定制成422、485接口)

通讯协议

4.0协议和2.1协议

环境指标

工作温度

-40℃～ +70℃。

存储温度

-40℃～ +85℃。

湿热

能在为+45℃，相对湿度为95%的环境下正常工作。

振动

符合船用电子设备振动标准SC/T 7002.8-1992，频率1Hz～12.5Hz，位移幅值±1.6mm; 频率12.5Hz～25Hz，位移幅值±0.38mm；频率25Hz～50Hz，位移幅值±0.10mm；每个频率范围内持续振动时间不少于15min。

碰撞

符合船用电子设备碰撞标准SC/T 7002.9-1992，在加速度49m/s2、脉冲持续时间11ms，脉冲重复频率为60次/min～80次/min条件下，碰撞1000次。

外壳防护

终端防护等级IP67。

盐雾

符合船用电子设备盐雾标准SC/T 7002.6-1992，+35℃连续雾化48小时；PH值6.5～7.2；NaCl浓度5％（质量）。

霉菌

符合SC/T 7002.12-1992船用电子设备防长霉标准。

1

VCC

电源+

2

TX2

串口2-发

3

RX2

串口2-收

4

RX1

串口1收

5

GND

信号地

6

TX1

串口1发

7

GND

电源地

1

主机

1

2

专用线缆

1

标配：5米

3

支撑杆

1

4

固定锁紧环

2

5

使用维护说明书

1

6

合格证

1

7

包装箱

1
