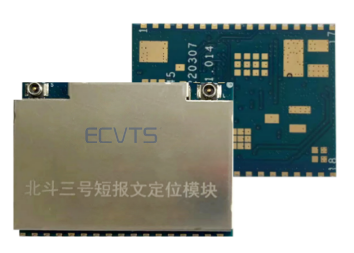

北斗三号短报文5W模块，内部集成RDSS收发射频芯片，基带芯片，PA电路及LNA电路。可通过外接SIM卡及无源天线实现北斗三号和北斗二号的短报文通信功能和定位功能。

   模块采用邮票孔的表贴封装，集成度高，功耗低，便于用户进行基于北斗三号短报文的二次应用开发。

产品特点

●支持北斗三号短报文通信

●同时支持北斗二号短报文通信

●同时支持2张北斗用户卡

●支持8Kbps/16kbps/24kbps三种码率出站电文

●支持14000bit（1000汉字）短报文通信功能

●内置低噪放、射频、基带电路

●邮票SMD封装

技术指标

物理参数

尺寸 : 35mm×26mm×3.9mm

RDSS技术指标

频点                      : S: S1、S2C_D、S2C_P

                                L：Lf0、Lf1、Lf2

通道数 : 北斗三号：14； 北斗二号：10

功放输出功率 : ≥37dBm

首次捕获时间 : ≤2s（95%）

失锁重捕时间 : ≤1s（95%）

通信成功率 : ≥99%

抗窄带干扰            : ≥60dB

电源

输入电压 : VSYS  3.7V

: VCC_PA 5V/3A

待机功耗 : 1.6W

发射功耗 : 16W

接口

数据接口 : 2路 TTL串口

通信协议 : 2.1协议

环境指标

工作温度 : -40 ℃ ~ +70 ℃

存储温度 : -50 ℃ ~ +85 ℃
