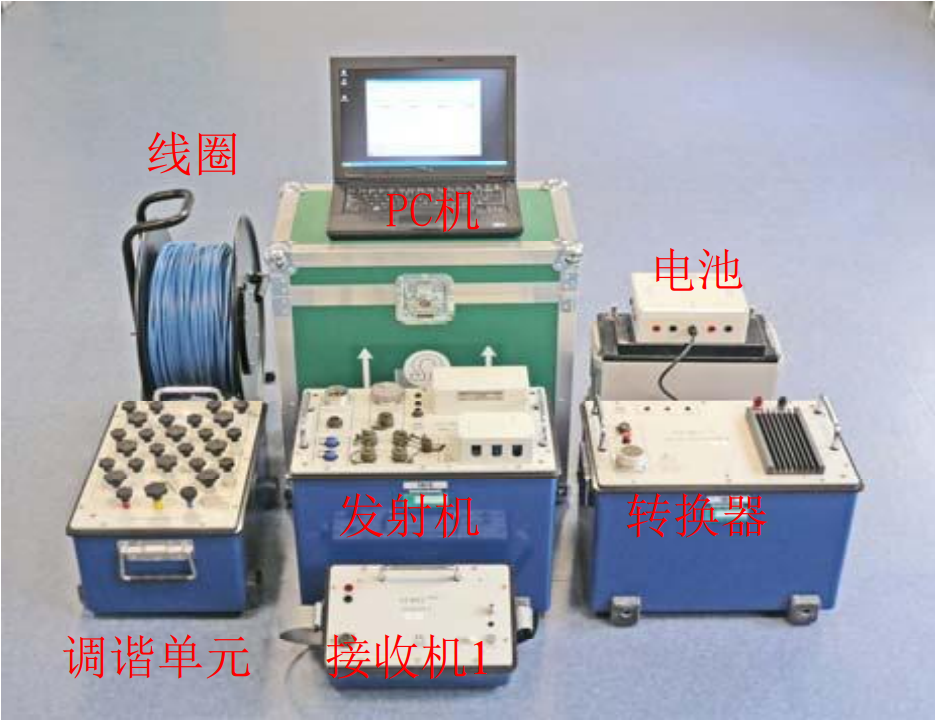

NUMIS  含水层深度 POLY 核磁共振找水仪的标准配置：

一台发射机（发射电流脉冲）

可多达 4 个接收机（用于信号测量）

一个笔记本电脑（控制整个系统，数据处理及解释）

两个转换器（由 2 块 12V 电池供电）

两个调谐模块（用于优化脉冲）

线圈（作为发射/接收线圈）

核磁共振方法可以估算出：

1.确定含水层和含水量

2.含水层的横向分布

3.确定最佳钻孔位置校准后估算出水量

NUMIS POLY 主要特征：

1.NUMIS POLY 是一套标准的多通道核磁共振设备，主要由数个小于 25 公斤的模块构成，使用非常轻便；发射主机是系统的核心，在 Lamor 频率下，它产生较大的电流脉冲；2.接收单元（多达 4 个独立接收机）用于测量 MRS 信号和噪音，并且经过过滤、放大且模数转换后的核磁共振响应信号；3.PC 计算机获取原始数据，然后处理，显示并储存它们以便后期解释和处理；4.两个 DC/DC 转换器是探测 150 米深度所必需配置，布设边长为 150 米的正方形（总长度为 600 米）。5.如果只需探测 100 米深度，则使用一个转换器，布设边长为 100 米的正方形（总长度为 400 米）即可。使用一个转换器，只有横向弛豫时间(T2*)可被测量；使用两个转换器，纵向弛豫时间(T1)、横向弛豫时间(T2*)均可测量；关于渗透系数的估算，T1 的数据优于 T2*。6.两个调谐单元必须同时使用，适合于低磁纬度区域；小于 31000 nT（150 米边长布置）；小于 37000 nT（100米边长布置）。在中、高磁纬度区域时，使用一个调谐单元即可。 2 到 4 号接收机可用于远参考道（提高信噪比）或 2D采集。

NUMIS POLY 技术指标：

DC/DC 逆变/转换器：电源：两个 12 v 电池（每个 65Ah）12 小时的读数自动统计 电容：84 mF

输出：±430 V DC；0.5 A－两个逆变器可并联 尺寸：43×30×41 cm；重量：23 kg                                             发射机规格：

由一个或两个 DC/DC 转换器供电频率范围：0.8 到 3kHz 最大输出：4000 V，600 A      脉冲幅度和持续时间：根据程序设定 瞬时脉冲：对于 40ms 标准脉冲为 100 到 24000 A.ms（依据线圈和频率来进行程序设定）

尺寸：43×30×44cm；重量：23kg

接收机规格：(可多达 4 台：Rx1 到 Rx4)

滤波带宽：150 Hz,可自动调节  噪声：小于 0.1nV/sqrt(Hz) A/D 转换器：16 bits 采样频率：高达 76.8kHz 原始数据（时间数列）储存   相位参数标定 测量 T2﹡（一个转换器）；测量 T2﹡和 T1（两个转换器） 24 小时自动测量   尺寸：30×21×21 cm；重量：4kg

调谐单元

电容式调谐，使之达到 Larmor 旋进频率   电容：6～30μF（一个调谐单元） 6～60μF（两个调谐单元） 尺寸：43×30×34 cm；重量：20 kg

发射/接收线圈

对发射/1 号接收机线圈要求：每卷长 100m，横截面积为 10mm2－4 卷，测深 100 米， 0.7ohm，0.8mH6 卷，测深 150 米， 1.0ohm，1.2mH其他线圈配置按照需求配备

对 2-4 号接收机线圈要求：2 卷 200m, 每卷 7x40m在 2-4 号接收机与发射机间的电缆：100m

PC 计算机

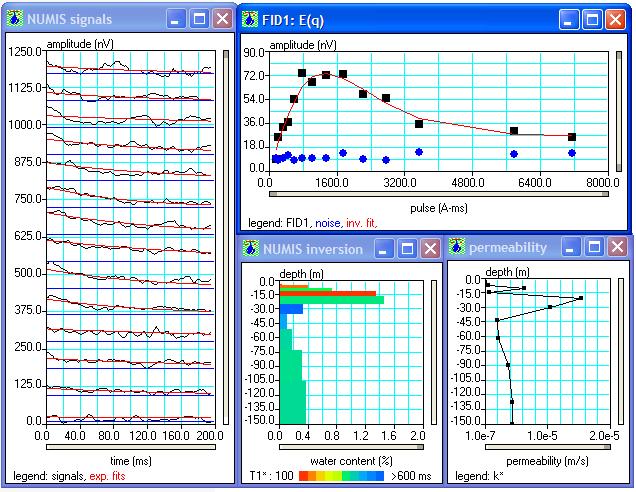

控制整个系统：转换器,发射机,接收机,数据存储 数据处理：离散傅立叶变换及互相关校正 数据解释：1 维反演
